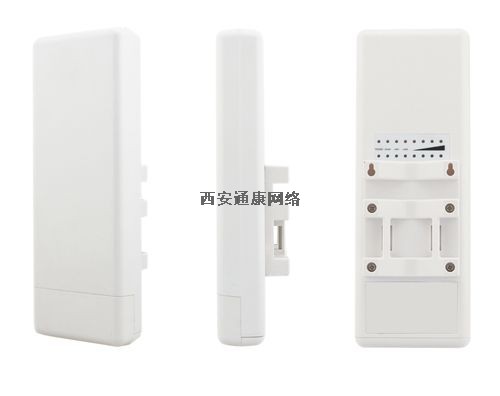

西安無線網橋 TK-5N45-16
	無線網橋TK-5N45-16是一款高性能設備，作為遵循IEEE802.11a/n的無線設備，TK-5N45-16的無線性能穩定且高效，采用2X2 MIMO-OFDM調制技術，能提供最高300Mbps的數據傳輸速率，802.11n性能和高輸出功率使得設備擁有高于普通無線設備數倍的傳輸速率和更高的帶寬，從而達到更長的室外橋接距離。無線網橋TK-5N45-16支持AP、無線客戶端、WDS和AP Repeater四種無線通信連接類型，并且顧及各種應用要求。高輸出功率和可靠的性能使得TK5N26ELV成為無線互聯網服務提供商和系統集成商的理想寬帶解決方案！

	說明
芯片解決方案	CPU：AR7240 RF：AR9280
CPU	400MHz
DDR	32Mbyte
Flash	8Mbyte
以太網PHY	10/100
LAN端口	LAN1		主要以太網被動PoE 15V-18V
LAN端口	LAN2		次要以太網PoE 輸出 12V
復位鍵	恢復至出廠默認值
電源開關按鈕	符合EuP規范
系統升級	支持Web頁面升級，可以通過以太網端口或無線網絡進行系統升級，支持TFTP升級，可以通過以太網端口進行系統升級
LED燈定義	電源指示燈(雙色燈×1)，綠燈亮：電源接通/系統啟動 綠燈滅：電源斷開/系統關閉，琥珀色燈閃爍：設備初始化中 LAN1（單色燈×1），熄滅：沒有檢測到以太網連接綠燈亮：檢測到以太網連接，綠燈閃爍：發送/接收數據 LAN2（雙色燈×1），熄滅：沒有檢測到以太網連接 PoE禁用模式（默認），綠燈亮：檢測到以太網連接綠燈閃爍：發送/接收數據，PoE啟用模式，琥珀色燈亮：檢測到以太網連接 WLAN信號質量（單色燈×3），熄滅：禁用WLAN，綠燈閃爍：信號極強 黃燈閃爍：信號強，紅燈閃爍：信號差
功耗	Tx		8.5W
功耗	Rx		5W
電源適配器要求	只用于設備供電 15VDC@0.8A（全部范圍轉換）設備供電+PoE輸出（推薦） 15VDC·2A（全負載范圍開關）-
無線RF規格
特性	說明
遵循標準	- IEEE802.3u MDI / MDIX 10/100 快速以太網 IEEE802.11a WLAN接口 - IEEE 802.11n WLAN標準
調制方式	802.11a：OFDM，802.11n：OFDM
平均輸出功率@ 25℃ (2T2R，誤差+/- 2dB)	無線模式	802.11a	802.11n / HT20	802.11n / HT40
	6-24Mbps	24
	36Mbps	24
	48Mbps	22
	54Mbps	21
	MCS0/8		23	23
	MCS1/9		23	23
	MCS2/10		23	23
	MCS3/11		23	23
	MCS4/12		23	23
	MCS5/13		23	22
	MCS6/14		21	20
	MCS7/15		20	19
	PS: 不包括頻帶邊緣，(可以根據不同國家的規定進行調整)
接收靈敏度 (2T2R)	無線模式	802.11a	802.11n / HT20	802.11n / HT40
		PER <10%	PER <10%	PER <10%
	6Mbps	-89
	9Mbps	-88
	12Mbps	-87
	18Mbps	-86
	24Mbps	-83
	36Mbps	-79
	48Mbps	-75
	54Mbps	-73
	MCS0		-89	-85
	MCS1		-87	-84
	MCS2		-85	-82
	MCS3		-81	-78
	MCS4		-78	-75
	MCS5		-74	-72
	MCS6		-73	-70
	MCS7		-71	-67
	MCS8		-83	-80
	MCS9		-81	-77
	MCS10		-78	-76
	MCS11		-76	-72
	MCS12		-72	-69
	MCS13		-67	-65
	MCS14		-66	-63
	MCS15		-65	-61
數據率	11a: 54M/48M/36M/24M/18M/12M/9/6 Mbps 自動回退速率 11n ： HT20 MCS0~15 GI=800ns 或 GI=400ns HT40 MCS0~15 GI=800ns 或 GI=400ns
RF 頻率范圍	FCC : 5725-5850 MHz，CE: 5470-5725 MHz (動態 頻率選擇)
天線配置	2T2R
內置天線（默認）	16dBi 雙極化
外置天線連接器	SMA接頭 x 2，(通過軟件配置，切換內置&外置天線)
物理規格
特性	說明
尺寸	110.98 (長) × 255.6(寬) × 47.65(高)毫米
重量	≦600g

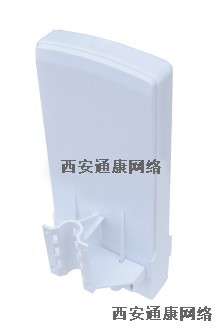

安裝方式	1、支持抱桿緊固2、支持墻體緊固
環境規格
特性	說明
操作溫度	-20~+70°C
操作濕度（無冷凝）	10%~95% RH
存放溫度	-30~+80°C
存放濕度（無冷凝）	5%~95% RH
質保	12個月
環保	遵循RoHs標準
