高性能運營級CPE

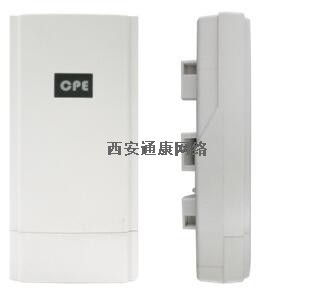

TK-5N45-20是一款高性能的5G運營級CPE產品。TK-5N45-20采用535MHz主頻的高性能處理器和802.11n MIMO 2x2無線射頻單元，并采用2x2雙極化定向天線，與HB4-GA200e系列室外AP配合，是實現遠距離無線接入的最具競爭力的解決方案。此外，TK-5N45-20支持長距離以太網供電(PoE)。產品符合IP65防護等級，支持-40°C ~ +70°C的環境溫度，可以在惡劣的環境下正常工作。
卓越的系統功能
TK-5N45-20軟件系統功能強大，性能穩定，具備用戶友好的Web設備管理界面。支持橋接，路由等多種模式。支持多種認證加密方式，支持WMM和服務質量QoS，可以提供一個數據吞吐量高且安全穩定的無線網絡。
豐富的應用模式
TK-5N45-20組網應用模式豐富，其中最廣泛的一種，即是與HB4-GA200e系列AP配合，實現點對點（PTP）和點對多點（PTMP）的遠距離無線傳輸。此外TK-5N45-20還能與同系列CPE產品配合，實現點對點（PTP）和點對多點（PTMP）的中距離無線傳輸。
主要技術特征
Ÿ 支持WEP，WPA，WPA2等多種無線安全機制，并可加入私有協議徹底杜絕空口非法接入和截獲數據。
Ÿ 與寰創AP配合，支持動態信道管理和動態功率控制，抗干擾能力強。
Ÿ 與寰創AP配合，高效無線資源管理和QoS保證機制，保證上網高峰網絡質量。
Ÿ 2*2 CPE配置雙極化定向天線大幅增加覆蓋范圍，最遠超過2公里。
Ÿ 主芯片采用Atheros芯片，性能明顯優于同類CPE產品。
Ÿ 超寬工作溫度：-40℃～70℃，可真正滿足室外型CPE產品要求。
Ÿ 支持遠程維護功能，大幅提升CPE可維護性，降低CPE維護成本。
技術參數
|
基本參數 |
|
設備接口 |
Ÿ 10M/100M自適應以太網口x1 , RJ45 |
|
按鍵 |
Ÿ Default鍵×1 |
|
指示燈 |
Ÿ SIGNAL
Ÿ RUN |
|
系統配置 |
Ÿ CPU 主頻560MHz
Ÿ 內存容量32MB
Ÿ Flash 8MB |
|
無線模塊 |
Ÿ 802.11a/n MIMO 2*2（300Mbps） |
|
工作頻段 |
Ÿ 5.745~5.825GHz，5個非重疊信道 |
|
信道寬度 |
Ÿ 20/40 MHz |
|
調制方式 |
Ÿ 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) |
|
數據速率 |
Ÿ 802.11n:
Ø HT20:6.5, 13, 19.5, 26, 39, 52, 58.5, 65, 78, 104, 117, 130, 144.4Mbps
Ø HT40:13.5,27,40.5,54,81,108,121.5,135,162,216,243,270, 300M bps
Ÿ 802.11 a: 6, 9, 12, 18, 24, 36, 48, 54 Mbps |
|
功能參數 |
|
組網方式 |
Ÿ 點對點通信（PTP）
Ÿ 點對多點通信（PTMP） |
|
無線安全 |
Ÿ WPA-Personal/Enterprise
Ÿ WPA2-Personal/Enterprise
Ÿ WEP 64/128-bit Encryption |
|
網絡協議 |
Ÿ IEEE802.1Q VLAN
Ÿ IEEE802.1p priority queue
Ÿ IPV4
Ÿ DHCP
Ÿ IGMP proxy
Ÿ SNMP
Ÿ SNTP |
|
工作方式 |
Ÿ STA
Ÿ WDS |
|
運行模式 |
Ÿ 橋接
Ÿ 路由 |
|
硬件參數 |
|
尺寸 |
Ÿ 224mm×105mm×63 mm |
|
重量 |
Ÿ 0.45kg |
|
供電 |
Ÿ PoE供電：24V DC/0.75A 輸入電壓100V AC-240V AC |
|
功耗 |
Ÿ ≤8W |
|
天線 |
Ÿ 內置雙極化MIMO 2*2定向天線 |
|
增益 |
Ÿ 12dBi |
|
極化 |
Ÿ 垂直/水平雙極化 |
|
天線角度 |
Ÿ 水平波瓣：45°
Ÿ 垂直波瓣：15° |
|
平均無故障時間
(MTBF) |
Ÿ >80,000 小時 |
|
溫度 |
Ÿ 工作溫度：-40℃～70℃ |
|
濕度 |
Ÿ 工作濕度：5%～95% （非凝結） |
|
防護等級 |
Ÿ IP65 |
|
認證 |
Ÿ CCCi
Ÿ 無線電發射設備型號核準證 |
|
射頻指標 |
|
WLAN 標準 |
速率 |
發射功率（dBm） |
誤差范圍（dBm） |
靈敏度（dBm） |
|
802.11a |
6 Mbps |
22 |
+/-2 |
≤-89 |
|
9 Mbps |
22 |
+/-2 |
≤-88 |
|
12 Mbps |
22 |
+/-2 |
≤-85 |
|
18 Mbps |
22 |
+/-2 |
≤-83 |
|
24 Mbps |
22 |
+/-2 |
≤-80 |
|
36 Mbps |
21 |
+/-2 |
≤-76 |
|
48 Mbps |
19 |
+/-2 |
≤-71 |
|
54 Mbps |
18 |
+/-2 |
≤-70 |
|
802.11n HT20 |
MCS0/8 |
22 |
+/-2 |
≤-83 |
|
MCS1/9 |
22 |
+/-2 |
≤-80 |
|
MCS2/10 |
22 |
+/-2 |
≤-78 |
|
MCS3/11 |
22 |
+/-2 |
≤-75 |
|
MCS4/12 |
22 |
+/-2 |
≤-71 |
|
MCS5/13 |
20 |
+/-2 |
≤-67 |
|
MCS6/14 |
18 |
+/-2 |
≤-66 |
|
MCS7/15 |
18 |
+/-2 |
≤-65 |
|
802.11n HT40 |
MCS0/8 |
22 |
+/-2 |
≤-80 |
|
MCS1/9 |
22 |
+/-2 |
≤-77 |
|
MCS2/10 |
22 |
+/-2 |
≤-75 |
|
MCS3/11 |
22 |
+/-2 |
≤-72 |
|
MCS4/12 |
22 |
+/-2 |
≤-68 |
|
MCS5/13 |
20 |
+/-2 |
≤-64 |
|
MCS6/14 |
18 |
+/-2 |
≤-63 |
|
MCS7/15 |
18 |
+/-2 |
≤-62 |
